鋼管超聲波探傷設備工作原理及流程

發布時間:2020/12/22 9:21:32

超聲波探傷屬于無損探傷,具有在不損壞工件或原材料形狀及功能的前提下,對工件的表面和內部質量進行檢查的一種方法。


超聲波探傷原理

一般金屬材料我們無法用肉眼觀察到內部是否有缺陷,這就用到超聲波探傷,超聲波在金屬工件中傳播時,具有反射的特性,如遇到缺陷,缺陷的尺寸等于或大于超聲波波長時,則超聲波在缺陷上反射回來,反射回來的聲波會在顯示屏中顯示出,我們就可以根據反射波來判斷缺陷的大小及位置;波聲的方向性好,頻率越高,方向性越好,以很窄的波束向介質中輻射,易于確定缺陷的位置。超聲波的傳播能量大,如頻率為1MHZ(1兆赫茲)的超聲波所傳播的能量,相當于振幅相同而頻率為1000HZ(赫茲)的聲波的100萬倍。

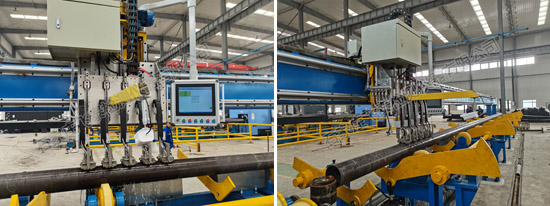

全自動鋼管超聲波探傷流程

用行車將被測鋼管吊至上料臺架,撥料機構將鋼管平穩放至原地旋轉輥道,旋轉輥道帶動鋼管原地旋轉;此時,探頭及跟蹤系統從起始位置駛出,感應器感應到管材后探頭依次落至鋼管表面,先對鋼管端部進行圓周檢測。然后探傷系統勻速直線行進,對整只鋼管進行探傷;探傷完成后探傷儀器給出相應探傷結果,有傷處進行標傷報警處理;整個探傷過程由監控系統監控,保證120%的檢測覆蓋,實現對工件的全覆蓋檢測。檢測完成后鋼管再撥到下料架臺,完成一個探傷流程。整個檢測過程采用PLC控制,通過觸摸屏人機界面,可實現手動、自動等控制方式探傷。




全自動鋼管超聲波探傷設備功能

(1)設備具有自動記錄顯示缺陷數及位置,形成檢驗記錄和報告范圍的功能存儲可存儲檢驗記錄和報告,供回放,查看,編輯等。

(2)能存儲各種檢測數據,圖表及報告結果。周或月檢測數據能備份、存儲、能導出為文本文件。

(3)自動動檢測結果統計:爐號;鋼級;規格;序號;檢測總數;合格數;不合格數;合格率及自動形成檢驗報告及打印。

(4)設備發現鋼管缺陷時具有聲光報警功能;

(5)設備具有支數記錄功能;

(6)設備具有鋼管防護裝置;
